Druckvorlage Kuppel-Pavillon 3×3 m

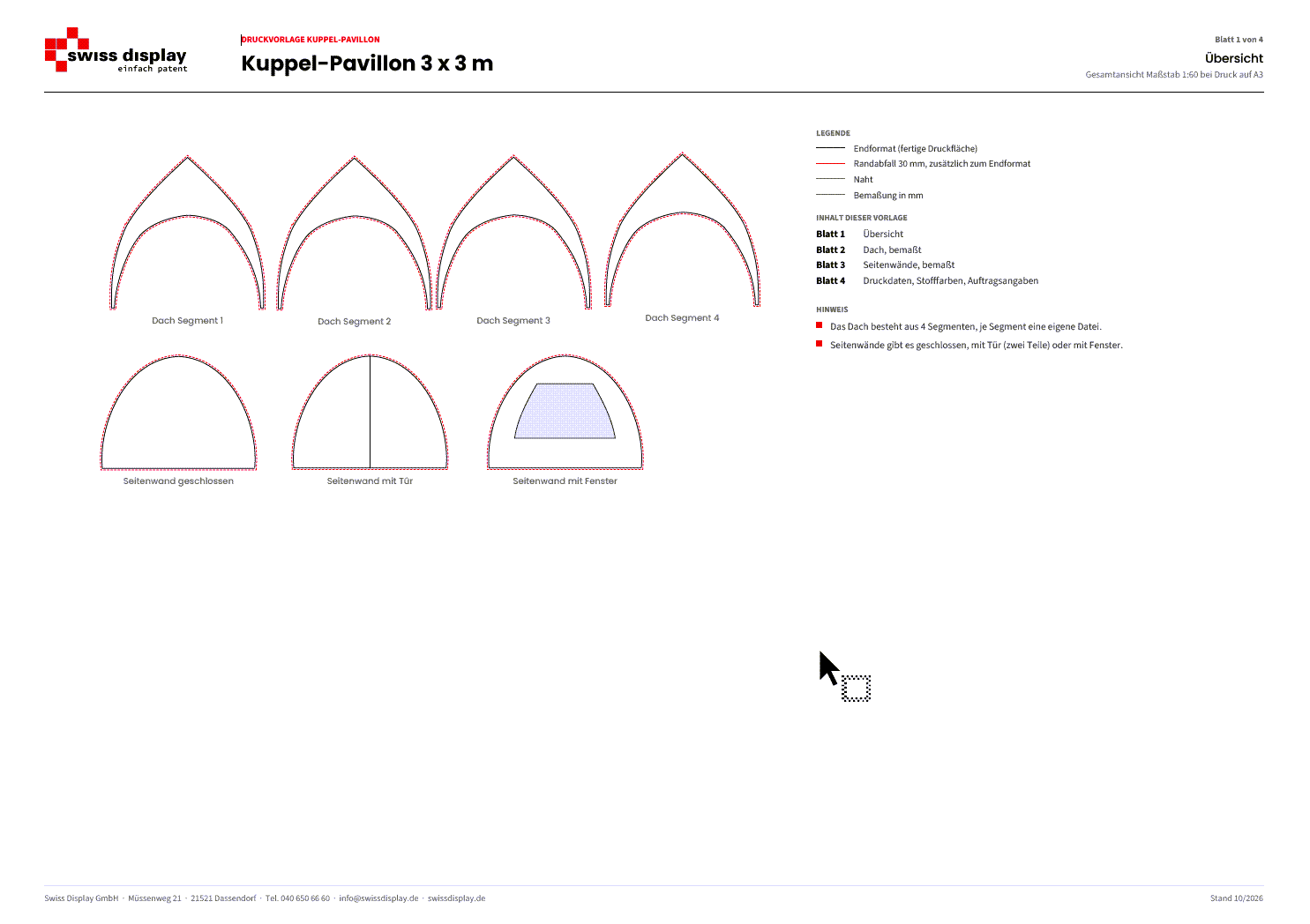

Die Druckvorlage für den Kuppel-Pavillon 3×3 m ist ein bemaßtes PDF mit vier Blättern im Format A3: Übersicht, Dach, Seitenwände, Druckdaten mit Auftragsblatt. Die Kuppel hat vier Seiten: Das Dach besteht aus vier Segmenten mit 2885 mm Breite, an jeder Seite ist eine Seitenwand mit 3015 × 2090 mm möglich. Alle Flächen werden mit 30 mm Randabfall angelegt. Kostenlos, ohne Registrierung. Der Kuppel-Pavillon 3×3 m überdacht 9 m² bei 230 cm Höhe.
Maße der Druckflächen Kuppel-Pavillon 3×3 m
|
Druckfläche |
Endformat |
Hinweis |
|---|---|---|
|
Dachsegmente |
4 × 2885 mm breit, 2830 mm hoch |
je Segment eine eigene Datei, Logo und Schrift nicht über Nähte |
|
Seitenwände |
bis zu 4 Stück, eine je Seite |
geschlossen, mit Tür oder mit Fenster, je Seitenwand eine eigene Datei |
|
Seitenwand geschlossen |
3015 × 2090 mm |
Bogenform laut PDF |
|
Seitenwand mit Tür |
2 Teile à 1510 mm Breite |
Teilung in der Mitte, je Teil eine eigene Datei, Motiv an der Teilung abstimmen |
|
Seitenwand mit Fenster |
3015 × 2090 mm |
Fensterfläche (1045 × 540 mm) wird nicht bedruckt |
|
Seitenwände innen |
wie außen |
nur bei doppelseitigem Druck, mit Blockfolie |
|
Randabfall |
30 mm an jeder Kante |
zusätzlich zum Endformat |
Die Maße sind Nennmaße der Produktion. Je nach Gestell sind geringfügige Abweichungen möglich. Wir prüfen jede Druckdatei und stimmen sie vor der Produktion auf Ihren Pavillon ab.

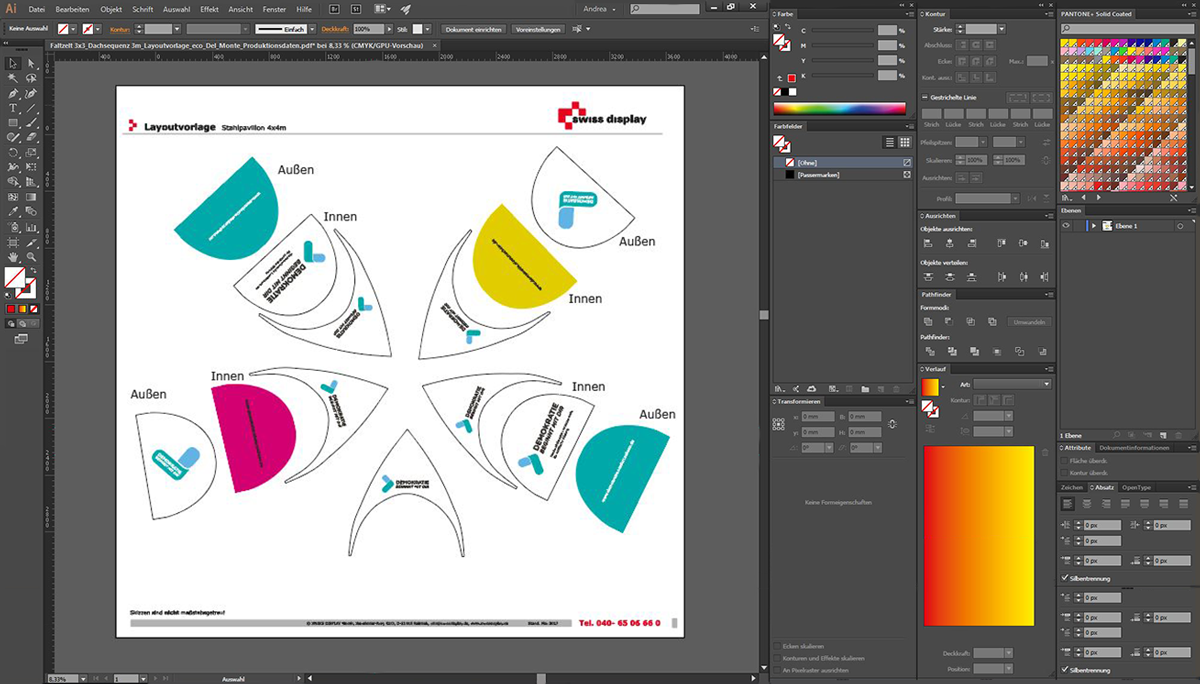

So legen Sie die Druckdatei an
PDF herunterladen. Blatt 2 und 3 zeigen jede Druckfläche mit Endformat und Randabfall.
Für jede Fläche eine eigene Datei anlegen: jedes Dachsegment und jede Seitenwand, außen und innen getrennt. Bei Tür-Seitenwänden jede Hälfte einzeln.
Endformat laut Bemaßung plus 30 mm Randabfall an jeder Kante. Logo und Schrift mit Abstand zum Rand und nicht über Nähte setzen. Als Vektordatei (AI, EPS oder PDF) in CMYK speichern.
Auftragsblatt auf Blatt 4 am PC ausfüllen: Stofffarben und Druckfarben (Pantone), Druckverfahren, Ausführung der Seitenwände, welche Flächen bedruckt werden.
Dateien mit dem Auftragsblatt an info@swissdisplay.de senden. Wir prüfen jede Datei vor der Produktion.
Kein Grafiker zur Hand? Unser Layoutservice gestaltet die Druckdaten für Sie. Senden Sie uns Ihr Logo als Vektordatei und Ihre Wünsche, im Auftragsblatt „Layoutservice gewünscht“ ankreuzen.
Vom Entwurf zum bedruckten Kuppel-Pavillon 3×3 m
Sobald Ihre Druckdatei geprüft und freigegeben ist, geht der Auftrag in die Produktion. Die Lieferzeit beträgt 3 bis 4 Wochen je nach Saison, gerechnet ab Freigabe, nicht ab Bestellung. Haben Sie einen festen Termin, nennen Sie ihn gleich bei der Anfrage, dann sagen wir Ihnen sofort, ob er machbar ist.
Gedruckt wird im Sublimations- oder Thermotransferdruck, Logos auf Anfrage auch im Siebdruck. Ihre Druckdatei wird archiviert, Ersatzplanen bestellen Sie später ohne neue Datei.
Ausstattung und Preise finden Sie beim Kuppel-Pavillon 3×3.
