Kuppel-Pavillon 9×9
Das größte Kuppelzelt der Serie mit 74 m² und 5,70 m Höhe, unbedruckt ab 4.590 € netto
Der Kuppelpavillon 9×9 m, auch Kuppelzelt oder Dome-Pavillon genannt, ist das größte Modell der Kuppel-Serie von Swiss Display. Er wird bei Produkt-Touren, Großveranstaltungen und repräsentativen Messeauftritten eingesetzt.
Vertrauen Sie auf die Erfahrung von über 5.800 B2B-Kunden.
Das Gestell aus eloxiertem Aluminium liegt mit seinen Rohrbögen außen in Tunneln auf der Plane, die 74 m² Innenfläche bleiben dadurch frei von Gestänge. Die Kuppel ist 5,70 m hoch und schon von weitem sichtbar. Zwei bis drei Personen bauen ihn in etwa 45 Minuten ohne Werkzeug auf, ein Montageteam ist nicht nötig. Die Planen sind nach DIN 4102-1 B1 und EN 13501-1 B-s1,d0 klassifiziert, wasserdicht mit 3.000 mm Wassersäule und für Windlasten bis 80 km/h bei korrekter Verankerung zertifiziert. Preis ab 4.590 € netto für die unbedruckte Ausführung.
Kuppelpavillon 9×9 m: technische Daten
|
Merkmal |
Wert |
|---|---|
|
Preis: |
ab 4.590 € netto, unbedruckt |
|
Fläche: |
74 m² |
|
Bauform: |
5 Seiten |
|
Höhe: |
5,70 m |
|
Gewicht: |
122 kg (Gestell 90 kg, Dach 32 kg) |
|
Aufbau: |
ca. 45 Minuten, 2 bis 3 Personen, werkzeugfrei per Steckverbindung |
|
Gestell: |
Aluminium eloxiert, 5 Rohrbögen außen in Tunneln, Rohr 54 mm Durchmesser, 3 mm Wandstärke |
|
Innenraum: |
gestängefrei, Abluft über die Dachspitze |
|
Planenmaterial: |
500 Denier Polyester, PU-beschichtet |
|
Wasserdichtigkeit: |
3.000 mm Wassersäule |
|
DIN 4102-1 B1 und EN 13501-1 B-s1,d0, Prüfzeugnis im Lieferumfang |
|
|
Windlast: |
bis 80 km/h bei korrekter Verankerung, zertifiziert |
|
Bedruckung: |
Dach und Seitenwände, Seitenwände auch innen, Sieb- oder Sublimationsdruck. Lieferzeit bedruckt: 3 bis 4 Wochen, je nach Saison |
|
UV-Schutz: |
UPF 50+ |
|
Konformität: |
CE-Kennzeichnung |
|
Kapazität: |
bis ca. 148 Personen stehend |
|
Erweiterbar: |
per Bogen-Anbau mit weiteren Kuppeln zu größeren, abgeteilten Flächen |
|
Kombinierbar: |
per Verbindungstunnel mit weiteren Kuppeln 6×6 oder 9×9, auch gemischt, zu größeren, abgeteilten Flächen |

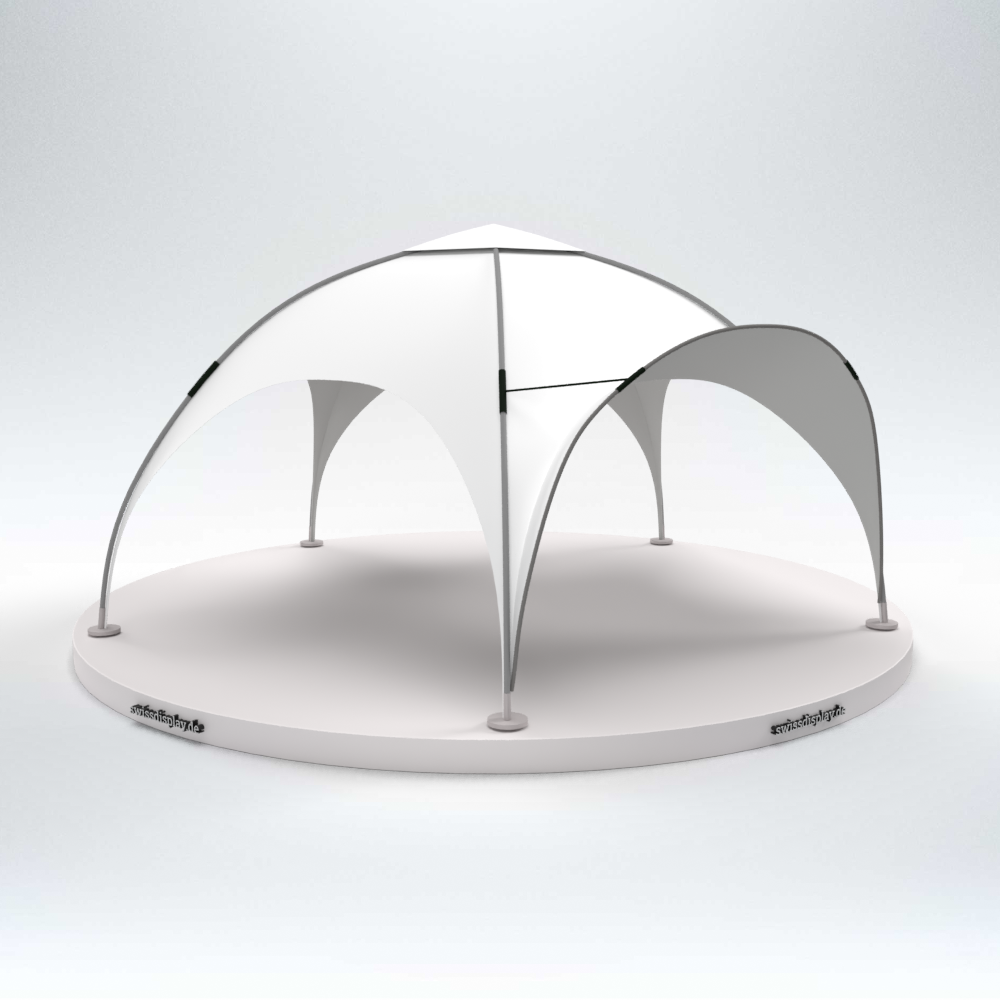

360-Grad-Ansicht des Kuppelpavillon 9×9 m mit Aluminiumgestell und außenliegenden Rohrbögen.
Lieferumfang und Zubehör
Im Lieferumfang: Aluminiumgestell mit Rolltasche, Dachplane, Heringe, Unterlegplane für den Aufbau, Brandschutz-Prüfzeugnis.
Als Zubehör: Seitenwände geschlossen, mit Fenster oder mit Tür; Verbindungstunnel; Bogen-Anbau; Logobanner; Dome-Fahne; Fußplatten; Ballastgewichte; LED-Beleuchtung; Boden.
Kuppelpavillon 9×9, 6×6 oder Air-Dome 8×8?
Der Kuppelpavillon 9×9 m ist mit 74 m² und 5,70 m Höhe das größte Modell der Serie. Er ersetzt bei vielen Veranstaltungen ein Festzelt, ohne Montageteam und ohne Strom. Per Verbindungstunnel lässt er sich mit weiteren 9×9- oder 6×6-Kuppeln kombinieren.
Wer weniger Fläche braucht oder öfter auf- und abbaut, wählt den Kuppelpavillon 6×6 m mit 36 m² und 4,00 m Höhe, ab 2.950 € netto. Zwei Personen bauen ihn in etwa 15 Minuten auf.
Der größte aufblasbare Air-Dome, der 8×8 m, bietet 64 m² bei 45 kg und kostet ab 3.600 € netto. Er braucht zum Befüllen einen Kompressor. Der Kuppelpavillon 9×9 ist die Wahl, wenn die größte Fläche, die Höhe und die Projektionsfläche im Innenraum gefragt sind.
Die Kuppel als 360-Grad-Projektionsfläche
Beim 9×9 m liegen alle Rohrbögen außen. Auf der Innenseite ist kein Gestell zu sehen, die Kuppel wird zur durchgehenden Projektionsfläche für Video-Präsentationen und Light-Shows. Das gilt auch für den Kuppelpavillon 6×6.
Swiss Display liefert Kuppelpavillons seit 2005, unter anderem für JURA, Vodafone und CURAPROX.
Im Einsatz bei:
Eine Übersicht aller Kuppel-Pavillons (DOME) finden Sie auf der Seite Kuppel-Pavillons

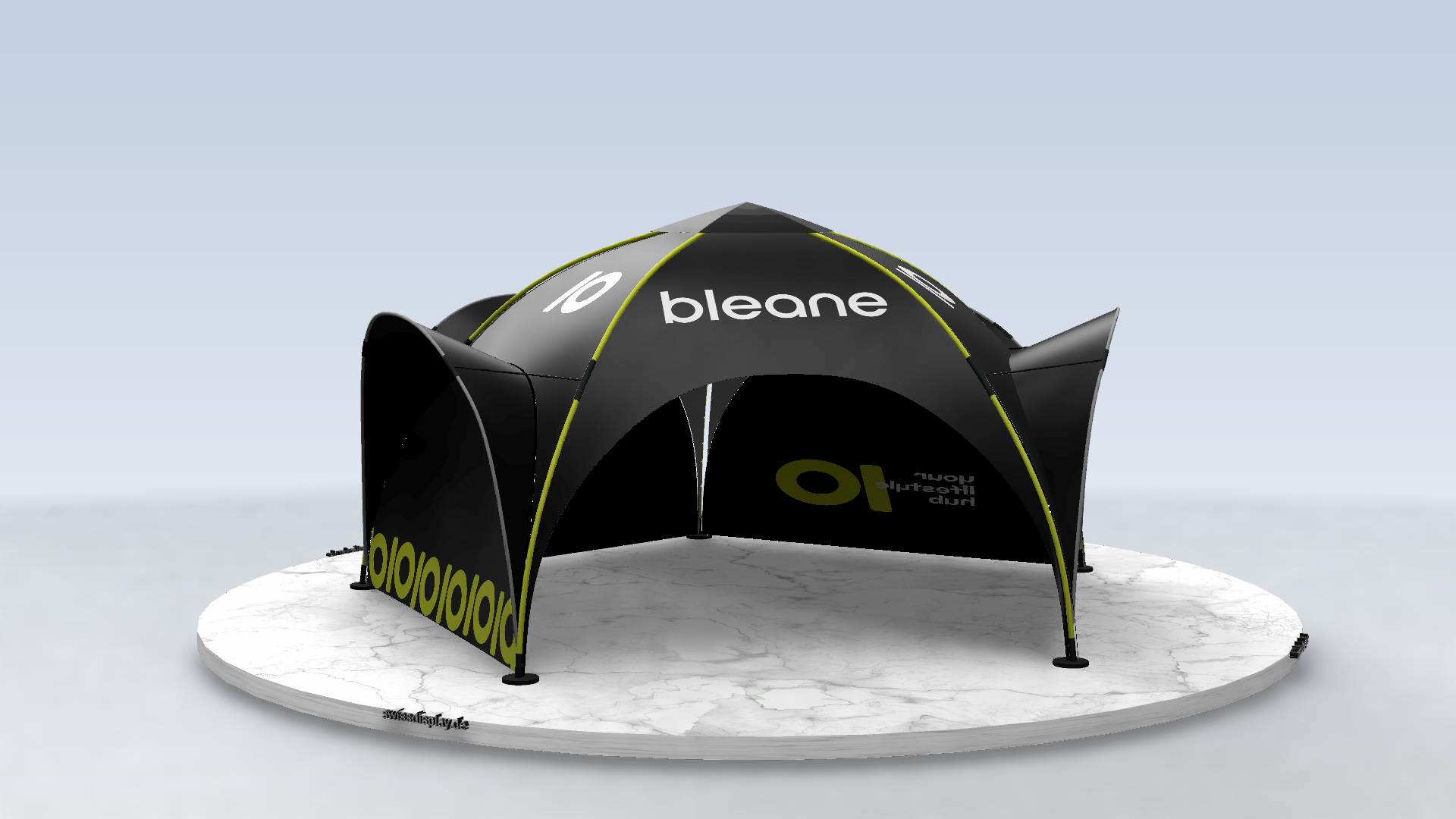

Kuppel-Pavillon 9×9 bedrucken
Dachplane und Seitenwände sind separate Planen. Vollflächige Motive, Fotos und Farbverläufe werden im Sublimationsdruck gedruckt, Logos und Schriftzüge auf farbiger Plane im Thermotransfer, reine Logos auf Anfrage auch im Siebdruck. Die gewölbte Kuppel wird rundum bedruckt und ist von allen Seiten sichtbar. Seitenwände können innen und außen mit unterschiedlichen Motiven bedruckt werden. Bei doppelseitigem Druck liegt eine Blockfolie zwischen den beiden bedruckten Bahnen und verhindert, dass die Motive durchscheinen.
Mit 74 m² Grundfläche und 5,70 m Gesamthöhe ist der 9×9 der größte Kuppel-Pavillon im Programm und auf Großveranstaltungen schon von weitem sichtbar. Wer eine so große Fläche bedruckt, plant den Druck für viele Einsatzjahre.
Der Druck ist waschbeständig, UV-stabil und hält bei gepflegtem Einsatz 8 bis 12 Jahre. Alle Planen sind nach DIN 4102 B1 und EN 13501-1 B-s1,d0 klassifiziert. Die Dachplane lässt sich bei Beschädigung oder neuem Corporate Design einzeln austauschen, das Gestell bleibt. Bedruckte Kuppel-Pavillons liefern wir in 3 bis 4 Wochen je nach Saison ab freigegebener Druckdatei.
Die exakten Druckmaße stehen in der Druckvorlage für den Kuppel-Pavillon 9×9. Alles zu Druckoptionen, Verfahren und Druckdaten für alle Pavillon-Typen: Faltpavillon bedrucken lassen. Wie lange der Druck in der Praxis hält: Haltbarkeit Werbedruck – Praxiswerte und Vergleich.
